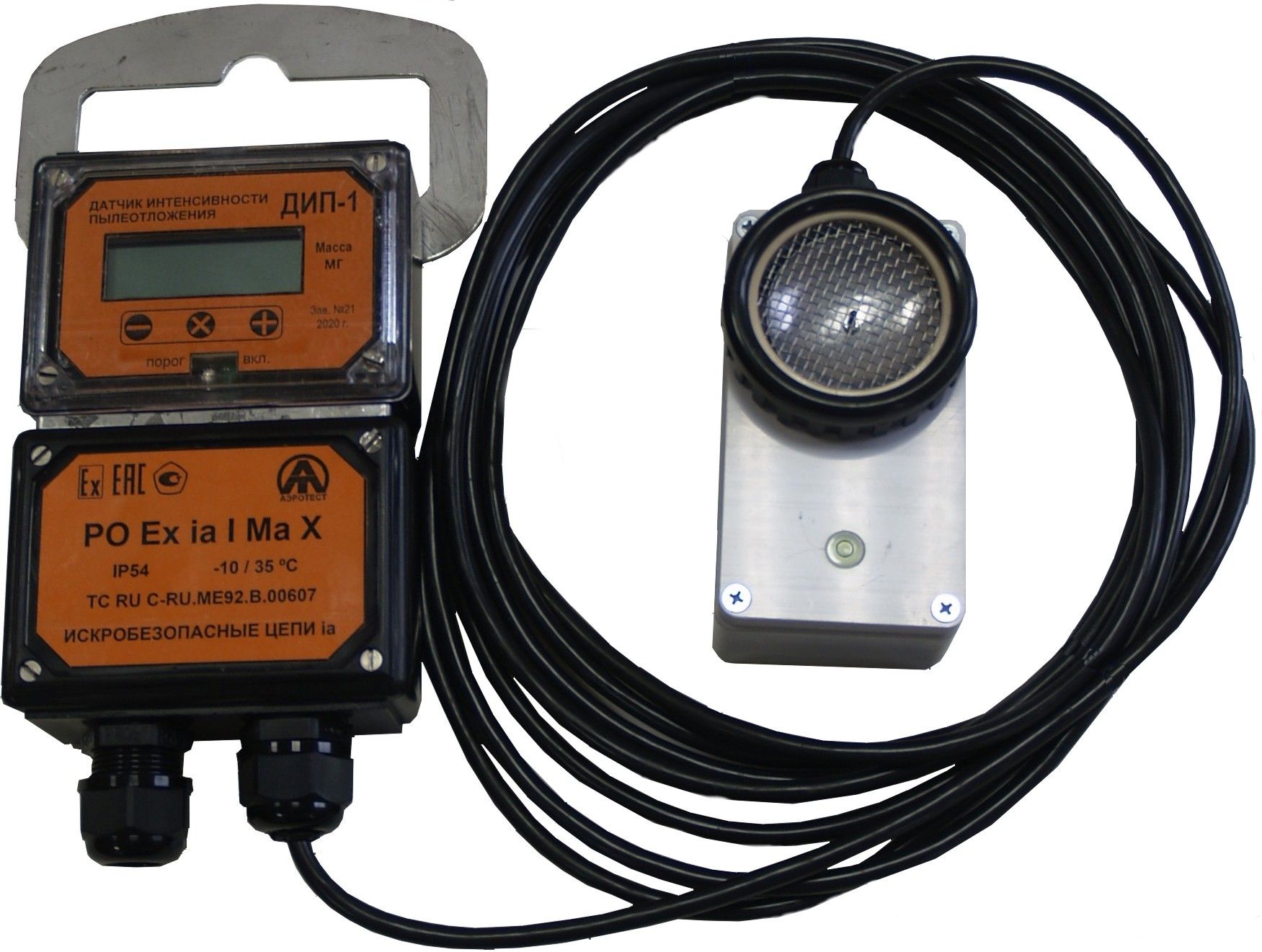

Датчик интенсивности пылеотложения ДИП-1

Технические характеристики Сертификаты

Датчик интенсивности пылеотложения ДИП-1 предназначен для дистанционного непрерывного контроля интенсивности пылеотложения в горных выработках, опасных по газу и пыли, и должен применяться в составе общешахтных систем мониторинга рудничной атмосферы, что позволит контролировать пылевзрывобезопасность горных выработок, своевременно проводить мероприятия по снижению запыленности и обеспечить выполнение требований Правил безопасности в угольных шахтах.



Технические характеристики

№
п/п

Наименование показателя

Ед. изм.

Норма

1.

Уровень и вид взрывозащиты



РO Ex ia I Ma X

2.

Напряжение питания постоянного тока

В

6…15

3.

Потребляемый ток, не более

мА

110

4.

Диапазон измерения поверхностной плотности пыли

г/м2

5 - 100

5.

Предел допускаемой относительной погрешности

%

20

6.

Выходной сигнал: аналоговый

цифровой

В



0.4 - 2

RS-485 ModBus RTU

7.

Максимальная внешняя емкость, С0

мкФ

2.0

8.

Макс. внешняя индуктивность, L0

мГн

1.0

9.

Параметры искробезопасного подсоединения по цепи питания:

- максимальное входное напряжение Ui

- максимальная внутренняя ёмкость Ci

- максимальная внутренняя индуктивность Li





B

мкФ

мкГн





15

0

170

9.

Параметры искробезопасного подсоединения по цепи RS-485 (X1-A1):

- максимальное выходное напряжение, Uo

- максимальное входное напряжение Ui

- максимальный выходной ток Io

- максимальная внутренняя ёмкость Ci

- максимальная внутренняя индуктивность Li





В

В

А

мкФ

мГн





±5,4

±5,4

0,0054

18,5

0

10.

Параметры искробезопасного подсоединения по цепи «Сухой контакт» (Х1-А1):

- максимальное входное напряжение Ui

- максимальный входной ток Ii

- максимальная внутренняя ёмкость Ci

- максимальная внутренняя индуктивность Li



В

мА

мкФ

мГн



15

140

0

0

11.

Параметры искробезопасного подсоединения по цепи аналогового сигнала  (Х1-А1):

- максимальное входное напряжение Ui

- максимальный выходной ток Iо

- максимальная внутренняя ёмкость Ci

- максимальная внутренняя индуктивность Li



В

мА

мкФ

мГн



5,4

5,5

0

0

12.

Масса, не более:

кг

1.5

13.

Габаритные размеры, не более

мм

270´180´215
