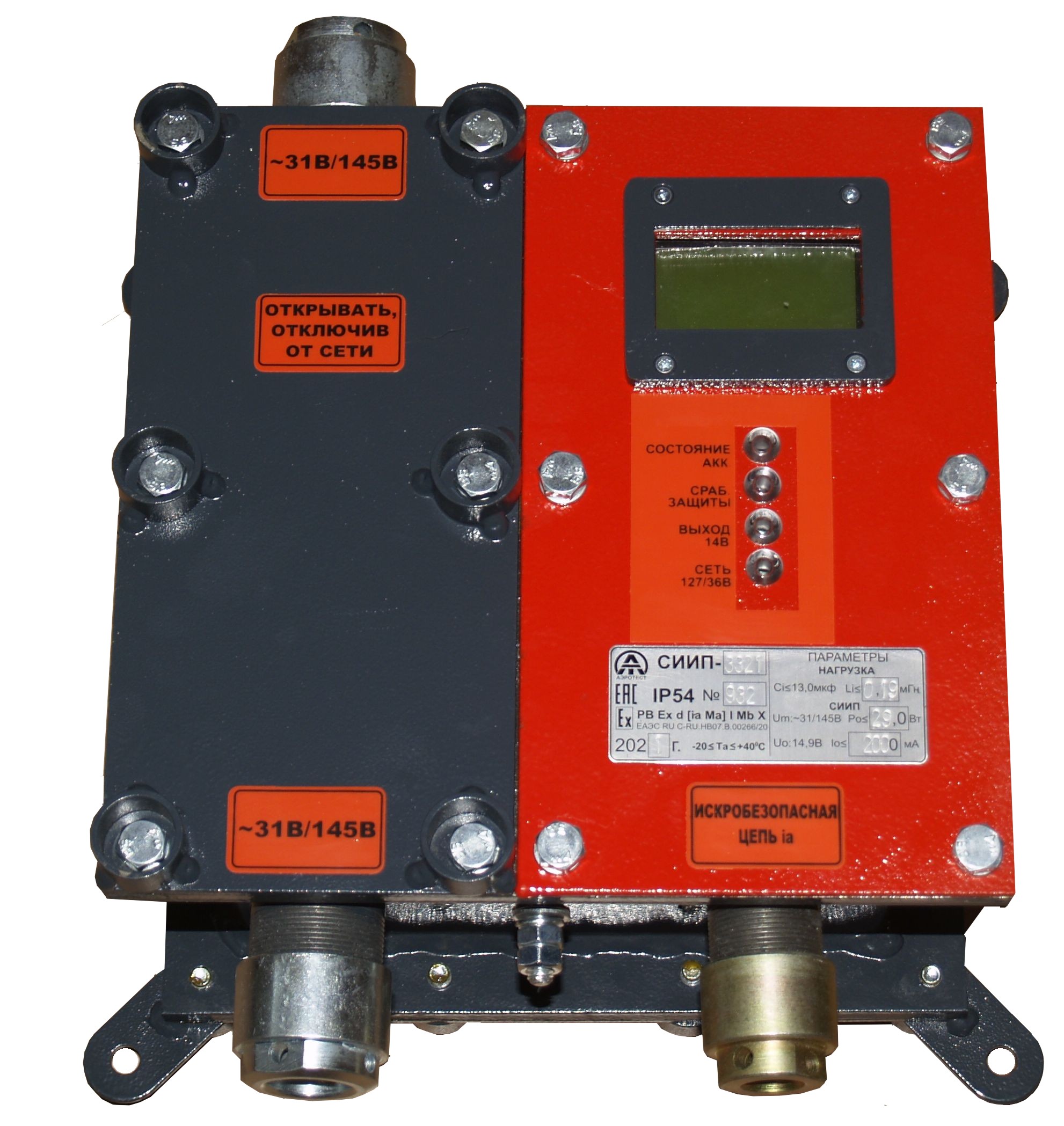

Сетевой искробезопасный источник питания СИИП-3

Технические характеристики Сертификаты

Сетевой искробезопасный источник питания СИИП-3 предназначен для питания шахтной и рудничной аппаратуры автоматизации и связи, а также для передачи информации на поверхность шахты о режиме работы и своем состоянии в шахтах и рудниках, опасных по пыли и газу.

Источник СИИП-3 имеет встроенную аккумуляторную батарею и обеспечивает автоматический переход на питание от аккумуляторной батареи при отключении питающего сетевого напряже­ния.

Источник СИИП-3 имеет интерфейс RS485 для передачи информации о своём состоянии по протоколу Modbus RTU.

В зависимости от встроенной аккумуляторной батареи, наличия или отсутствия блока АВР (автоматического ввода резерва) и диапазона входного напряжения источник СИИП-3 выпускается в модификациях СИИП-3.Х2.Х3.Х4, где

Х2 - Цифровое поле, указывающее тип встроенной батареи:

Х3 - Цифра, указывающее наличие блока АВР (автоматического ввода резерва):

1 – блок АВР отсутствует;  2 – блок АВР установлен;

Х4 - Цифра, указывающая диапазон входного напряжения

Технические характеристики

Наименование параметра

Значение
  1. Модификация

СИИП-3.1.

X3.X4

СИИП-3.2.

X3.X4

СИИП-3.3.

X3.X4

СИИП-3.4.

X3.X4
  1. Входное напряжение Um, B:        диапазон А(1)



~ (31…145)  / = (40…200)

                                                                  диапазон B(2)



~ (15…45)  / = (20…60)

                                                                 диапазон С(3)



~ (110…250)  / = (160…350)
  1. Выходное напряжение Uo, B, не более

14,2 ± 5 %
  1. Ток нагрузки Iн, мА, не более

1800
  1. Уровень ограничения тока нагрузки Io, мА, не более

2000
  1. Ёмкость аккумуляторной батареи, не менее, А*ч

18,0

18,0

22,0

24,0
  1. Тип аккумуляторной батареи (АБ)

литий-железо-фосфатная

литий-ионная



литий-ионная



литий-железо-фосфатная
  1. Количество аккумуляторов в батарее, шт.

12

24

24

16
  1. Максимальная выходная мощность Ро, Вт

29
  1. Коэффициент мощности, не менее

0,97
  1. Время непрерывной работы аккумуляторной батареи при полной нагрузке, ч, не менее

7,0

6,5

7,0

9,0
  1. Степень защиты от внешних воздействий

IP54
  1. Уровень и вид взрывозащиты

РВ Ех d [ia Ma] I Mb
  1. Габаритные размеры, мм, не более

298х337х174
  1. Масса, кг, не более

19
