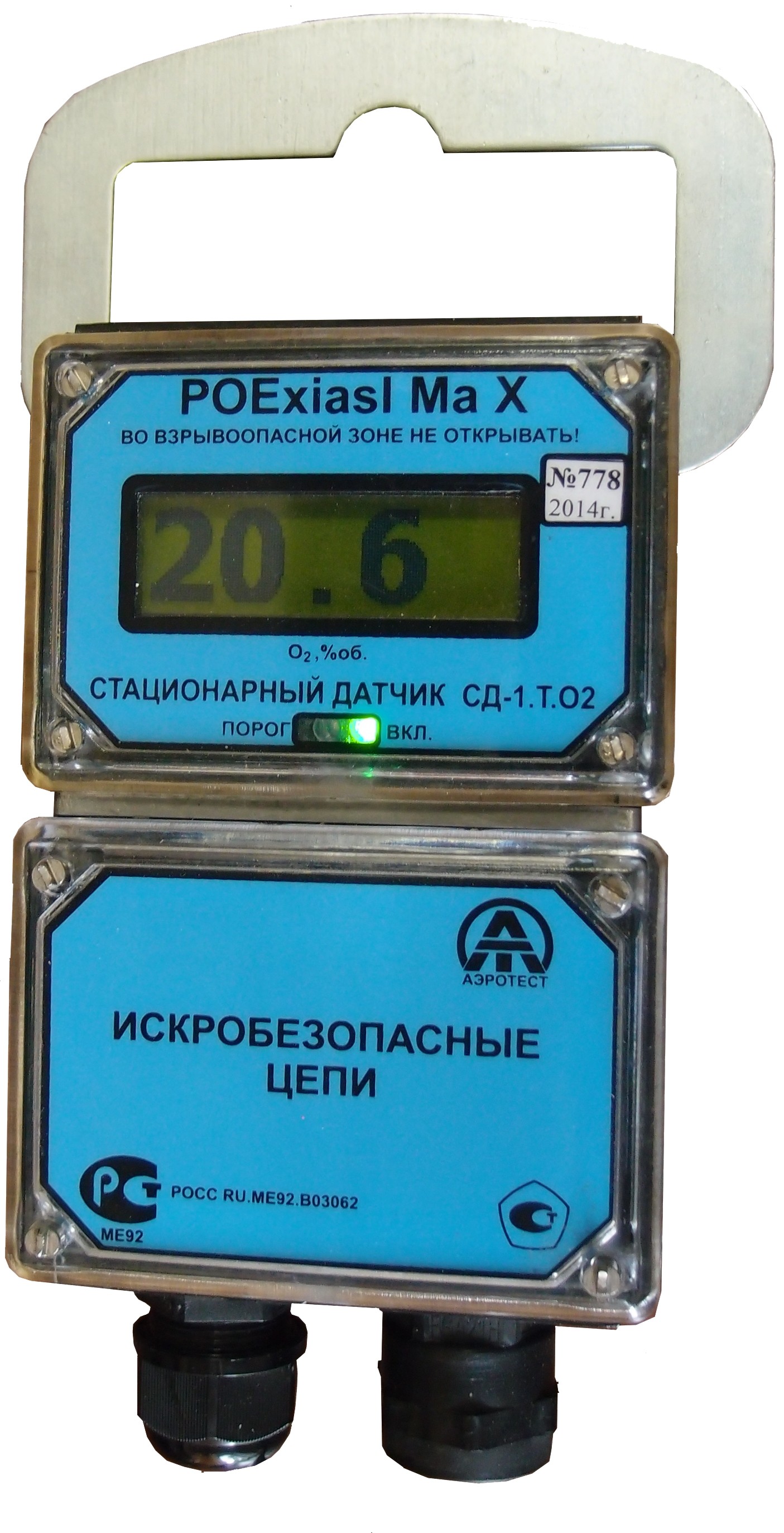

Стационарный датчик СД-1

Стационарный датчик СД-1

Описание

Датчик в зависимости от модификации предназначен для непрерывного автоматического контроля метана (СН4), углекислого газа (СО2), токсичных газов (например СО) или кислорода в атмосфере горных выработок (в том числе угольных шахт) опасных по рудничному газу или пыли и для передачи информации об измеренной концентрации в аналоговом и цифровом виде.

Датчик может использоваться в качестве самостоятельного измерительного прибора, а также подключаться к различным системам контроля шахтной атмосферы и имеет, как аналоговый выход 0,4-2,0В, так и цифровой выход RS485 (MODBUS RTU).

Съемная конструкция чувствительного элемента датчика позволяет размещать его как непосредственно на корпусе датчика, так и выносить его на расстояние до 5 м. Датчик оснащен «сухим» контактом на основе оптореле для управления внешними исполнительными устройствами.

Диапазоны измерения и основные погрешности в зависимости от модификации

  Диапазон измерения Пределы допускаемой основной абсолютной погрешности
Диапазон измерения метана (СД -1.М) 0 ... 2,5 % об. ± 0,1 % об.
Диапазон контроля метана (СД -1.М) 2,5 ... 100 % об. не нормируется
Диапазон измерения углекислого газа
(СД - 1.Д)
0 ... 2,0 % об. ± 0, 2% об.
Диапазон показаний углекислого газа
(СД - 1.Д)
2,0 … 10,0% об. не нормируется
Диапазоны измерения окиси углерода
(СД -1.Т.СО)

0 … 100 ppm

100 ... 200 ppm

± 6 ppm

± 10 ppm

Диапазон измерения кислорода (СД -1.Т.O2) 0 … 30% об. ± 0,5% об.

Технические характеристики

Принцип действия: СД-1.М

СД-1.Д

СД-1.Т

термокаталитический

инфракрасный

электрохимический

Способ отбора пробы диффузионный

Время установления показаний, с, не более

СД-1.М

СД-1.Д

СД-1.Т

8

60

60

Диапазон напряжения питания постоянного тока, В 6…15

Ток потребления (при номинальном напряжении
питания), мА, не более

СД-1.М

СД-1.Д

СД-1.Т

40

40

10

Тип индикатора жидкокристаллический
Материал корпуса поликарбонат
Уровень и вид взрывозащиты РО ExiasI X
Степень защиты от внешних воздействий (по ГОСТ 14254) IP54
Габаритные размеры, мм 104 x145 х 44
Масса, г 600
